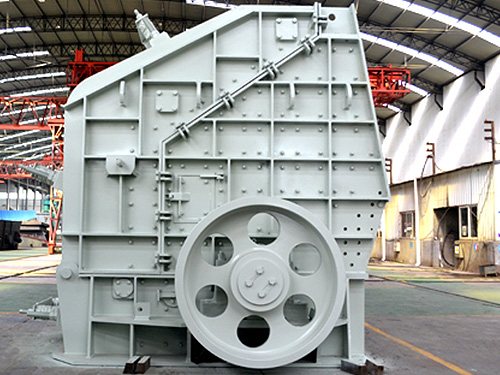

反击式破碎机

反击式破碎机产品介绍:

反击式破碎机是一种利用冲击能来破碎物料的破碎机械。该破碎设备能处理粒度不大于500毫米,抗压强度不超过360兆帕的各种物料。具有破碎比大、破碎效率高、维修方便等特点。产品呈立方体,是高级公路面及水电建设用骨料的理想加工设备。反击式破碎机以其优异的性能和良好的表现而在高速公路建设、水利工程和建筑用碎石加工等领域广泛应用。



全国销售热线:13938276262
产品介绍

反击式破碎机产品介绍:

反击式破碎机是一种利用冲击能来破碎物料的破碎机械。该破碎设备能处理粒度不大于500毫米,抗压强度不超过360兆帕的各种物料。具有破碎比大、破碎效率高、维修方便等特点。产品呈立方体,是高级公路面及水电建设用骨料的理想加工设备。反击式破碎机以其优异的性能和良好的表现而在高速公路建设、水利工程和建筑用碎石加工等领域广泛应用。

产品优势

反击式破碎机结构特点:

1.进料口大、破碎腔高、适应物料硬度高,块度大、产品石粉少;

2.反击板与板锤间隙能方便调节,有效控制出料粒度,颗粒形状好;

3.结构紧凑、机器刚性强、转子具有大的转动惯量;

4.高铬板锤,抗冲击、抗磨损、冲击力大;

5.无键连接,检修方便,经济可靠;

6.破碎功能全、生产率高、机件磨耗小、综合效益高。

反击式破碎机使用范围

该反击破适用于处理边长不超过 500mm 、抗压强度不超过 350MPa的各种粗、中、细物料、广泛应用于水泥、电力、建材、化工、煤炭、冶金等行业。

工作原理

反击式破碎机主要有前架体、后架体、下架体、转子部件、转动装置、液压站等六大部件组成。

反击式破碎机进入工作指令后,电源接通、电动机开始加速旋转,并通过三角皮带带动转子旋转。

10分钟后,石料通过运输带、进料口进入第一破碎腔,被高速旋转的转子板锤相撞击,按照碰撞理论设计的转子能使小于300mPa的大石料破碎为小块,加之它们碰撞后又反击到反击板的衬板上,以及石料间的相互碰撞,大部分石料应在此腔内粉身碎骨。偶尔一些难以破碎的大石料经第一腔的各种打击后,也出现各种纹理及裂纹,它们在转子的推动下推开第一闸门,进入第二破碎腔,进入第二腔的大小石料在转子的离心力作用下,撞击到第二反击板上,此时,石料的速度较第一腔又增加了ω 倍,使小石料能进一步破碎成更小的石料。当破碎后的石料小于第三反击板的栅孔宽度时,石料即可通过这些栅孔漏出,大于栅孔的石料在第三破碎腔进一步破碎成成料而通过第三闸门排出。

技术参数

反击式破碎机技术参数

型号规格 进料口尺寸(mm) 最大进料粒度(mm) 转子尺寸(mm) 处理能力(t/h) 功率(kw) 外形尺寸(mm)
PF-1007V 400×730 250 Ф1000×700 20~40 55 2400×1560×2660
PF-1010V 400×1080 300 Ф1000×1050 60~90 75 2440×2250×2630
PF-1210V 400×1080 350 Ф1250×1050 70~120 132 2700×2340×2900
PF-1214V 400×1430 350 Ф1250×1400 80~140 132/160 2700×2690×2890
PF-1315V 860×1520 350 Ф1320×1500 150~200 220 3100×3280×2670
PF-1320V 860×2030 500 Ф1320×1200 200~280 315 3329×3205×3279
PF-1416V 1052×1652 500 Ф1420×1600 280~350 355/280 4905×3154×2613
PF-1520V 2040×1315 700 Ф1512×2000 350~450 400/450 3849×3422×3649
PF-1620V 2040×1315 700 Ф1612×2000 450~550 500 3949×2520×3426
PF-1820V 1620×2040 700 Ф1800×2000 550~700 630/710 4471×3250×4008
PF-2022V 1660×2460 800 Ф2018×2238 800~1000 900 4800×4740×4180
PF-2024V 1800×2430 1200 Ф2000×2400 800~1100 1120 4800×4740×4180
